I løbet af foråret har kortet og kompasset fået følge af et nyt redskab til at
finde vej i naturen. Udvidelsen skyldes satellitnavigation (Global Positioning
System, GPS), der muliggør en nøjagtig stedbestemmelse overalt på jordkloden.
GPS er blevet interessant for friluftsfolket, fordi det amerikanske militær,
som ejer GPS systemet, nu har givet almindelige mennesker adgang til at lave
gode målinger.
Dette indlæg er en forenklet og populær beskrivelse af GPS, rettet mod brug af
GPS på klubbens ture. Artiklen forudsætter et vist kendskab til kort og
orientering ved hjælp af kort og kompas. Læs evt. vejledningen om dette emne på
hjemmesiden først. Der er mange argumenter for og imod at bruge GPS i naturen -
økonomiske, sikkerhedsmæssige og etiske. Jeg vil ikke gå ind i denne
diskussion, men blot fortælle om de muligheder GPS giver.
Sådan virker GPS
Udstyr
Funktioner
GPS som ekstra sikkerhed
GPS som redskab
Hvad med højden?
Begrænsninger
Erfaringer
Sådan virker GPS
24 GPS satelliter kredser omkring Jorden i nøje fastlagte baner, sådan at det
fra Jordens overflade altid er muligt at "se" mindst 4 satellitter
samtidigt, både dag og nat. Dette tal er minimumskravet for at kunne bestemme
sin position. Til positionsbestemmelsen har man brug for en modtager (fremover
blot kaldet en "GPS"), som med en indbygget antenne kan få
information fra satellitterne om, hvor de befinder sig på himlen. GPS'en kan
derefter rent geometrisk bestemme sin egen position. Afhængig af satellitternes
antal og placering på himlen kan man få en nøjagtighed mellem 3 og 30 meter.
Vær opmærksom på, at denne nøjagtighed er langt bedre end den, man kan forvente
af et almindeligt vandrekort i 1:100.000 eller 1:50.000, hvor nøjagtigheden af
f.eks. en indtegnet hytte kan være på 100 - 400 m.
Udstyr
PS'er til almindeligt brug har samme størrelse som en mobiltelefon. De behøver
ikke være avancerede, og den billigste model er lige så god som de dyre. En GPS
skal kunne vise koordinater i UTM, incl. den aktuelle UTM zone, og vigtige
funktioner er fri intastning af koordinater, lagring af waypoints og tracking,
som alle vil blive forklaret i det følgende. Så vidt vides har alle nuværende
modeller disse funktioner, og prisen i Danmark ligger på 1500 - 2000 kr for de
billigste. Der findes modeller med indbygget kort, men kvaliteten kan slet ikke
måle sig med et papirkort og er derfor ret uinteresante i vandresammenhæng.
Funktioner
Vise koordinater: som standard bruges UTM som referencesystem, og det er
samtidig det letteste koordinatsystem at bruge og i de fleste tilfælde det
eneste man behøver kende til. UTM systemet er universelt, og koordinaterne er
inddelt i meter. Det er således let at se afstanden mellem to punkter blot ved
at sammenligne koordinaterne. UTM systemet er inddelt i zoner rundt om Jorden
(f.eks. ligger København i zone 33, mens Jylland ligger i zone 32). De fleste

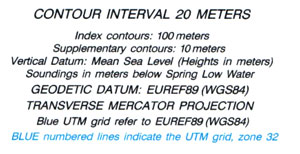

vandrekort har markeringer ude i siden for UTM systemet, og i tegnforklaringen
bør der stå hvilken zone området ligger i. Hvis kortet ikke benytter UTM vil
der stå hvilket andet system, der er anvendt.
En funktion, som findes i mange GPS'er, er muligheden for at have den tændt
konstant, så man kan gå i sine fodspor tilbage. Dette er uinteressant i
vandresammenhæng fordi funktionen bruger masser af batterier, og det kan være
svært at placere GPS'en et sted i oppakningen, hvor den kan få uhindret
forbindelse til satellitterne. Man bør desuden vænne sig til at rette øjnene
mere mod den flotte udsigt end ned på displayet!
Indtastning af koordinater: Dette bruges til at indtaste koordinaterne
til f.eks. en hytte eller en god teltplads, som man har fået oplyst på forhånd
eller målt ind fra kortet.
Lagring af waypoints: Et waypoint er et punkt, som man har målt selv med
sin GPS. Man skal kunne gemme koordinaterne til disse punkter til senere brug.
Tracking: GPS'en skal kunne føre én frem til et lagret waypoint ved
angivelse af en afstand og en retning, f.eks. med en pil. Man skal her være
opmærksom på, at GPS'en ikke indeholder et magnetisk kompas. Den eneste måde
hvorpå den kan finde ud af sin orientering i forhold til (geografisk) nord er
når man går i en bestemt retning mens man lader GPS'en pege i
bevægelsesretningen. Den vil ikke registrere hvis man drejer den mens man står
stille.
Nogle modeller indeholder et elektronisk kompas. Man skal dog være opmærksom på,
at undergrunden mange steder i Norden indeholder jernmalm, som kan virke
forstyrrende. Stol derfor ikke blindt på et kompas!
GPS som ekstra sikkerhed
Hvis man på tur kun medbringer én GPS skal man være opmærksom på, at den på
linie med en mobiltelefon bør ses som passivt sikkerhedsudstyr. En GPS kan gå i
stykker, eller, specielt i stærk kulde, løbe tør for batterier. Man bør derfor
ikke stole på den som sit eneste navigationsredskab, og man skal være forberedt
på dårligt vejr og lignende, som man normalt ville være. Det kan være en god
ide at opbevare den i førstehjælpssættet, så tager man ikke fejl af, hvornår
man bør bruge den.
GPS'en kan gøre livet lettere ved hurtigt at vise den nøjagtige position, hvis
man er faret vild, eller hvis man skal vise redningsmandskab vej over
mobiltelefon eller nødtelefon i en hytte. Man kan have lagret hytters placering
på forhånd som en behagelighed ved dårlig vejr på en telttur (nøjagtige
koordinater over i hvert fald svenske hytter kan findes flere steder på
internettet), og man kan genfinde gode vadesteder i elve eller gamle
teltpladser i svært og kuperet terræn. Hvis man bliver fanget af f.eks. tåge
vil man i visse situationer kunne finde tilbage til teltet, hvor man ellers
ville blive nødt til at tilbringe natten ude. GPS'en kan kort sagt bruges i
situationer, hvor man ikke forringer sine muligheder, hvis apparatet skulle gå
i stykker. En situation, hvor GPS'en går i stykker på en sådan måde, at den
giver fejlagtige koordinater, er efter min mening yderst usandsylig.
GPS som redskab
GPS'en kan bruges på mange flere måder en de hidtil nævnte. Men hvis man vil
bruge den på en måde, hvor man sætter sin lid til at den virker når det gælder,
skal man for det første have erfaring og udstyr til at klare sig selv i
fjeldet. Man skal for det andet have to GPS'er med i gruppen (ligesom man altid
har to kompasser og to kort), samt sørge for at have ekstra batterier med og
beskytte GPS'en mod fugt og ekstrem kulde.
Bruger man en GPS på lige fod med kompas og kort, kan man finde tilbage til en
forladt snehule eller telt med efterladt udstyr om vinteren eller sommeren,
eller man kan grave mad- og udstyrsdepoter ned i sneen på længere ture og
genfinde stedet (husk en markering for det nøjagtige sted, f.eks. en skistav,
et træ el. lign. for at lette gravearbejdet). Man kan i princippet lade kort og
kompas blive hjemme på nogle ture, selv om jeg absolut ikke vil anbefale dette.
Hvad med højden?
De fleste GPS'er kan vise højden i det målte punkt. Men man skal være opmærksom
på, at GPS'en som standard ikke viser højden over havet, men i stedet højden
over en matematisk bestemt kugleflade (oftest WGS84), som tilnærmer sig Jordens
overflade. For godt nok er Jorden rund, men der er "buler" over det hele, så
Jordens overflade ikke er en perfekt kugle. Bulerne skyldes forskelle i
jordskorpens massefylde, som enten "skubber" havoverfladen opad eller nedad.
Der findes matematiske modeller (datum), som lokalt tilnærmer sig
havoverfladen, og disse kan som oftest vælges i GPS'ens opsætning. Men selv med
dette opsat korrekt vil man ikke kunne forvente nøjagtigheder bedre end 5-10 m
(med WGS84 ikke bedre end 50-100 m). Højdebestemmelsen i GPS'en vil samtidig
altid være dårligere end stedbestemmelsen. Der vil oftest stå på et kort
hvilket datum der er brugt. Som regel er højden dog målt ud fra havoverfladen,
hvilket også er det mest naturlige.
Disse ting skal man have in mente, når man tegner et waypoint ind på et kort og
sammenligner den højde GPS'en har målt med højdekurverne på kortet. I denne
situation vil det være bedre at stole på højdekurverne end GPS'en. På den anden
side vil en GPS relativt være bedre end kortet: hvis man går 10 meter opad vil

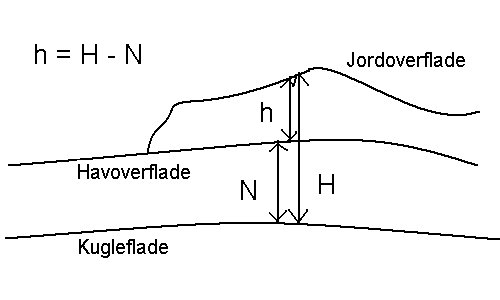

GPS'en registrere det, mens det normalt ikke vil kunne ses på et kort. På
tegningen til højre ses de forskellige begreber. GPS'en vil vise højden fra
kuglefladen, H, mens den "rigtige" højde, h, måles fra havoverfladen. Man kan
finde forskellen, N, ved f.eks. at måle højden i vandspejlet af en sø og
sammenligne med kortets angivelse. Hvis en GPS viser 50 m for meget på højden,
vil den gøre det over et meget stort område. Man kan med denne metode bruge
GPS'en til at kalibrere en højdemåler, som man så kan bruge som barometer til
at følge med i vejrudviklingen i stedet for at vise højden.
Begrænsninger
GPS'en har sine begrænsninger. Satelliterne udsender signaler på radiobølger, og
disse har en begrænset gennemtrængningskraft i faste genstande. Et tyndt lag
stof eller en hånd er normalt ikke noget problem, men man får problemer, hvis
bygninger, klipper eller træer skygger for en del af himlen, så der er udsyn
til færre end 4 satellitter. Forvent ikke, at GPS'en virker i tæt skov. Som alt
andet batteridrevet elektronik er en GPS følsom overfor fugt, kulde og slag, og
man bør altid have ekstra batterier med. Brug GPS'en med omtanke. Den er ikke
noget vidunderapparat, og turkammeraterne bliver i længden trætte af at få
oplyst, at der nu er 89,3 meter hen til teltet. Man skal også huske at nyde
udsigten mens man går!
Erfaringer
Under sommerens fjeldture har jeg testet GPSen "etrex" fra Garmin. For
det meste var nøjagtigheden på 3-6 m, mens den en enkelt gang kom op på 18 m.
Med denne nøjagtighed er det let at genfinde et telt. Højdemålingen var
desværre ikke umiddelbart brugbar, idet denne model brillerer med kun at kunne
vise højden i fod! (note:
en ny verison af softwaren blev efterfølgende indlæst
med et datakabel, dette løste problemet
). Jeg prøvede desuden at finde
frem til en hytte, hvor jeg havde hentet koordinaterne fra et 1:100.000 kort.
Jeg var hele 300 m ved siden af! Men man kan realistisk set ikke forvente at
gøre det meget bedre. 1 mm svarer på dette kort til 100 m i virkeligheden, og
alene hyttesignaturen er et par mm på hver led. Forvent derfor at skulle lede
et godt stykke tid i dårlig sigtbarhed, hvis du vil finde frem til en hytte på
denne måde. GPS'en lå på de fleste dagsture nede i tasken med teltets placering
og enkelte hjælpepunkter i vanskelige passager lagret for en sikkerheds skyld.
Skrevet af
Erik Cederstrand
Oktober 2000
